免維護吸濕器應用實例
產品背景及簡介：
變壓器儲油柜所連接的吸濕器如果對空氣中水分濾除不徹底，極易造成油枕膠囊內水分的積聚，當儲油柜膠囊發生滲油時會發生嚴重的設備故障。吸濕器內部填充有吸附劑硅膠，常在其中加入一部分變色硅膠，當變色硅膠由藍色變?yōu)榈t色時，表明吸附劑硅膠已經受潮，必須更換或干燥。
對變壓器來說，更換吸濕器硅膠是一項經常性的維護工作，隔一定的時間就要對干燥劑進行目測，而且要經常更換失效的干燥劑，這些工作所花費的成本是很可觀的，而且對更換后的廢棄物如果處理不當，會進一步造成環境污染。
金源公司開發的JY-MXS系列免維護吸濕器為解決上述問題提供了理想的解決方案：應用在線加熱烘干再生原理，結合稱重控制策略、定時控制策略實現吸濕器的免維護功能。該產品目前有三代產品，分別為單罐設計的陶瓷燒結網隔離空氣式免維護吸濕器、左右雙罐設計的陶瓷燒結網隔離空氣式免維護吸濕器、以及上下雙罐設計的油杯隔離空氣式免維護吸濕器。
該產品目前已獲得2項發明專利、1項實用新型專利、1項軟件著作權登記證書。分別為：
1、一種免維護吸濕器及其控制方法（發明專利號：ZL201510378460.2）；
2、一種雙干燥室縱向排布的溫控投切免維護吸濕器（發明專利號：ZL201610939126.4）；
3、一種免維護吸濕器（實用新型專利號：201520464417.3）。
產品類型：
1、陶瓷燒結網隔離空氣式免維護吸濕器：不大于10kg硅膠重量，為單罐設計。當油枕吸進空氣時，空氣通過過濾網，進入吸濕器內部。過濾網對空氣中的灰塵進行過濾，經過過濾后的空氣流經干燥室，空氣中的額水分被干燥劑充分吸收，達到干燥空氣的目的。通過定時控制安裝在干燥室內的加熱元件進行烘干，烘干過程中所產生的水蒸氣通過對流向四周擴散，通過金屬網到達玻璃管，并在玻璃管上冷凝，冷凝水珠沿玻璃管流向安裝在底部的金屬法蘭，并流向吸濕器，使吸濕器達到免維護的目的。
改造完成前后的對比照片：

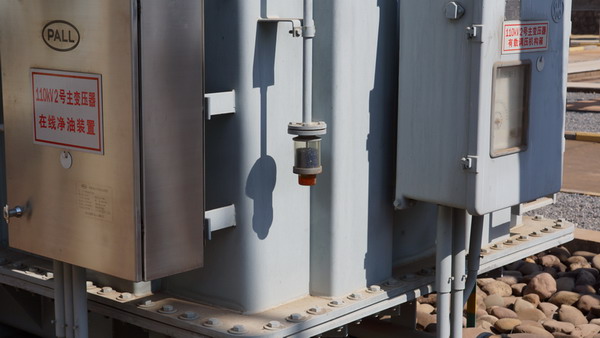

有載更換前照片

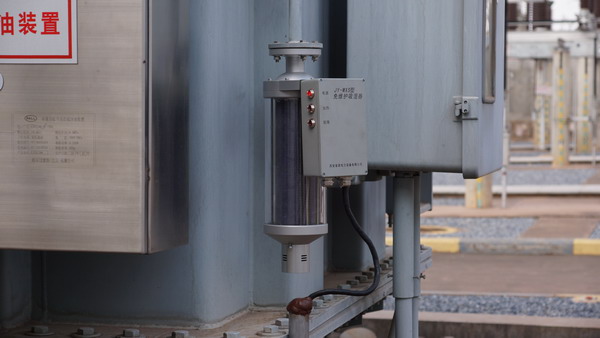

有載更換后照片

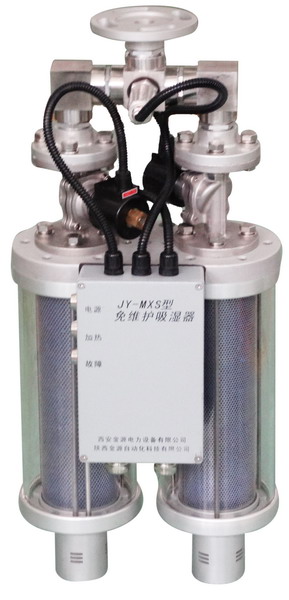

2、陶瓷燒結網隔離空氣式免維護吸濕器：大于10kg硅膠重量，為左右雙罐橫向并聯設計，其工作原理與單罐式相同。
3、油杯隔離空氣式免維護吸濕器：僅有三個規格，為上下雙罐設計。上罐為主罐，下罐為輔罐，正常使用時主罐和輔罐同時參與空氣干燥，當硅膠吸濕飽和需要脫水再生時，主罐進入在線烘干模式，機械閥自動與系統隔離，輔罐仍為主設備提供正常呼吸服務，待主罐完全將硅膠還原后，主罐轉為正常使用狀態，輔罐進入在線烘干模式，自動切斷與主設備呼吸通道的連接，直至硅膠完全還原，此架構做到了在線烘干與正常空氣干燥并行工作。另外，該型號吸濕器加裝了油杯，可通過油杯直觀地體現變壓器的呼吸狀態。

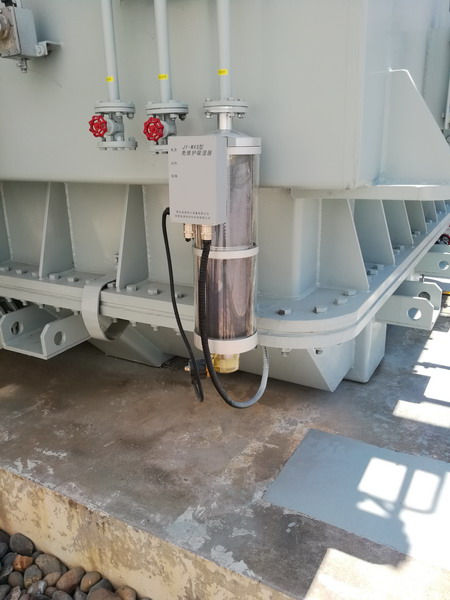

改造完成后的照片：
